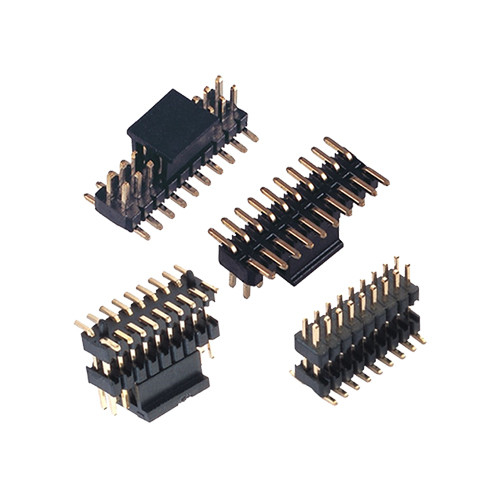

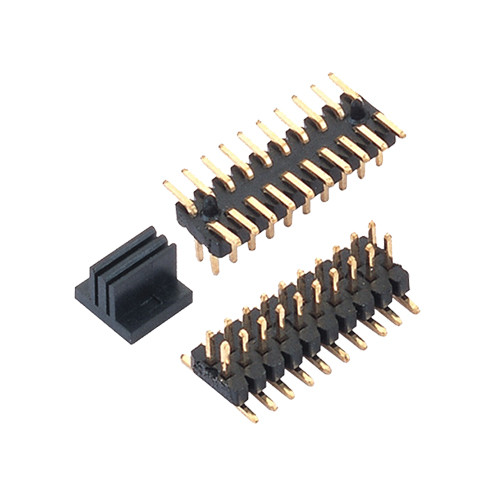

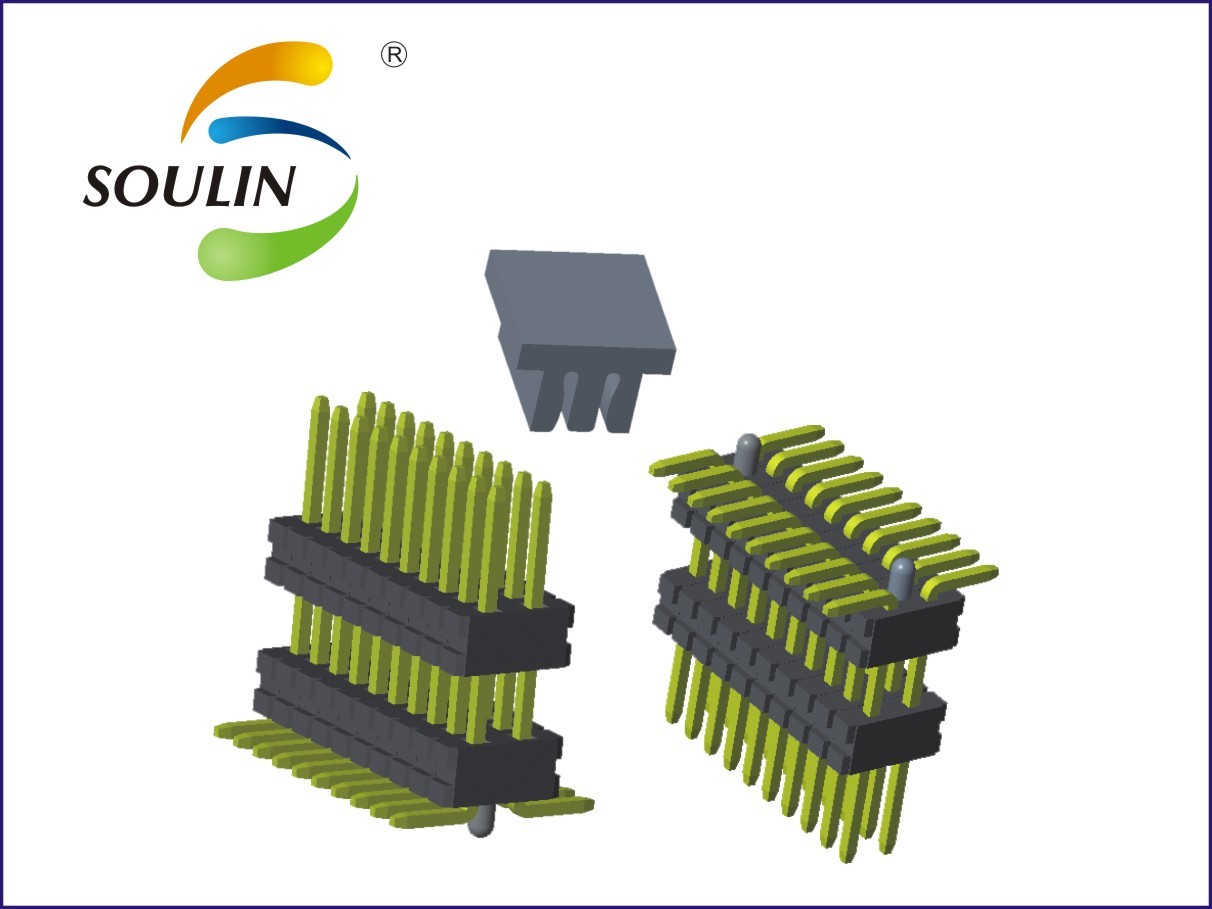

کانکتور U نوع SMT پین های سربرگ زن نر 1.27 میلی متری دو ردیفه

کانکتور U نوع SMT پین های سربرگ زن نر 1.27 میلی متری دو ردیفه

• پین هدر، نوعی کانکتور.
• این کانکتور به طور گسترده ای در الکترونیک، برق، ابزار در برد مدار PCB استفاده می شود، نقش آن در مدار مسدود یا جدا شده بین مدار است، عملکرد پل را بازی می کند، وظیفه انتقال جریان یا سیگنال را بر عهده می گیرد. معمولاً از آن استفاده می شود. با باسبار برای ایجاد یک اتصال تخته به برد. یا تطبیق با ترمینال سیم کشی الکترونیکی، تشکیل اتصال تخته به سیم؛ همچنین می تواند به طور مستقل برای اتصال برد به برد استفاده شود.
• از آنجایی که مشخصات مورد نیاز محصولات مختلف یکسان نیست، بر اساس طبقه بندی استاندارد کانکتورهای پین در صنعت الکترونیک، انواع مشخصات پین نیز وجود دارد:
• با توجه به فاصله تقریباً می توان به 2.54 میلی متر، 2.00 میلی متر، 1.27 میلی متر، 1.00 میلی متر، 0.8 میلی متر پنج دسته با توجه به تعداد ردیف ها تقسیم کرد: یک ردیف سوزن، دو ردیف سوزن، سه ردیف سوزن؛ با توجه به قوانین بسته بندی با SMT (خمیر افقی/خمیر عمودی)، DIP پلاگین (درج مستقیم/درج خم)؛ با توجه به حالت نصب، 180 درجه با S، 90 درجه با W، و SMT با T نشان داده می شود.
• تعداد ردیف: یک ردیف، دو ردیف، سه ردیف، حداکثر چهار ردیف.
• شماره پین: 02 تا 80
• دوخت: پای صاف، پای خمیده، SMT؛ اندازه سوزن.
• ابعاد: ابعاد کلی طول، عرض، ضخامت، فاصله ردیف.
• فاصله: 0.8، 1.0، 1.27، 2.0، 2.54.
• مواد: به مواد تماس و درمان سطح، مواد عایق اشاره دارد.
• بسته بندی: پوسته تاول، کیسه رول، فله.
• جنس: مواد پین: برنز یا فسفر برنز؛ مواد عایق: پلاستیک UL94V-0.
• درمان سطح: روکش طلا 0.8U، آبکاری قلع، آبکاری نیکل.
• فناوری پردازش: فرآیند پردازش سوزن ردیفی عمدتاً این است: با توجه به نیازهای پین پردازش برنجی (یا برنز فسفر)،
• و با توجه به نیازهای آبکاری نیکل و سپس طلا و سپس از قالب برای پردازش قسمت عایق و در نهایت در تجهیزات مخصوص طبق خط کش استفاده کنید.
• لازم است پین در عایق قرار داده شود.
• پین هدر، نوعی کانکتور. این کانکتور به طور گسترده در الکترونیک، برق، ابزار در برد مدار مدار چاپی استفاده می شود، نقش آن در مدار مسدود یا جدا شده بین مدار است، عملکرد پل را بازی می کند، وظیفه جریان را بر عهده می گیرد. یا انتقال سیگنال. معمولاً با باسبار برای ایجاد یک اتصال برد به برد استفاده می شود. یا مطابق با ترمینال سیم کشی الکترونیکی، تشکیل اتصال برد به سیم؛ همچنین می تواند به طور مستقل برای اتصال برد به برد استفاده شود.
  از آنجا که مشخصات مورد نیاز محصولات مختلف یکسان نیست، بنابراین ردیف سوزن ها نیز دارای مشخصات مدل های متنوعی هستند، طبق طبقه بندی استاندارد اتصال دهنده ردیف سوزن صنعت الکترونیک: با توجه به فاصله می توان تقریباً به 2.54 میلی متر تقسیم کرد. 2.00mm، 1.27mm، 1.00mm، 0.8mm پنج دسته با توجه به تعداد ردیف سوزن های تک ردیف، دو ردیف سوزن، سه ردیف سوزن؛ طبق قوانین بسته بندی با SMT (خمیر افقی/خمیر عمودی) , Plug-in DIP (درج مستقیم / درج خم).
